DIN 레일 장착형 초소형 스위칭 전원공급장치 민웰 SMPS HDR 시리즈

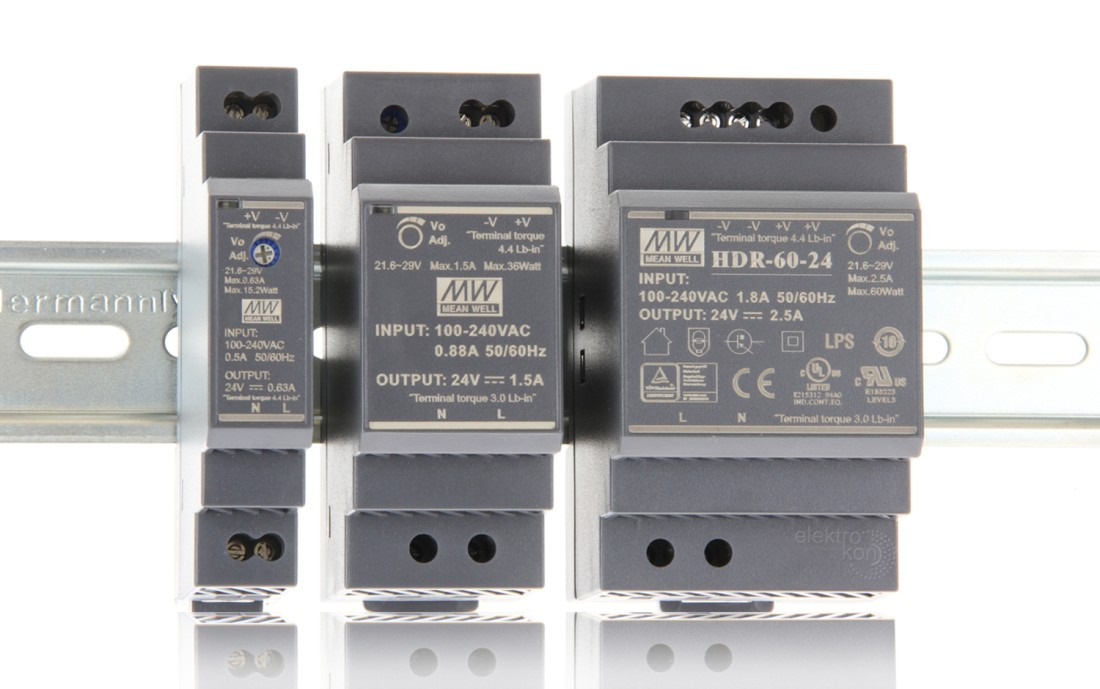

민웰(MEANWELL) HDR 시리즈는 DIN 레일 장착형 초소형 스위칭 전원 공급 장치(SMPS)로 산업 자동화 및 제어 시스템에 적합한 제품입니다. 15W부터 150W까지 다양한 출력 용량을 제공하며 AC 입력 범위가 넓어 글로벌 사용이 가능합니다. 콤팩트한 디자인으로 공간 활용도가 높고 -30℃~+70℃의 넓은 동작 온도를 지원하여 다양한 환경에서 안정적으로 작동합니다. 또한 과부하·과전압·단락 보호 기능이 내장되어 있어 높은 신뢰성과 안전성을 갖추고 있습니다. DIN 레일 설치 방식으로 손쉬운 장착이 가능하며, 산업용 제어반, 스마트 홈 시스템, LED 조명 등에 최적의 솔루션입니다.
저희 앱솔루텍은 단순히 제품만 공급하는 유통 창구가 아닌 고객의 상황과 문제를 가장 가까이에서 듣고 함께 해결하는 기술 파트너입니다. LRS, HDR, MDR, UHP, LCM-KN, HLG 시리즈를 포함한 민웰의 전체 라인업! 감속기, 서보모터, 드라이브, 컨트롤러 등 각종 자동화 제품과 연계한 최적의 솔루션도 다수 보유하고있습니다. 축적된 경험과 현장 중심의 기술을 바탕으로 고객의 안정적인 시스템 구축과 설비 운영을 적극 지원하겠습니다.
"찾으시는 제품을 고객 설비와 운용 조건에 맞춰 정확히 제안하고 신속히 공급해드립니다."
"그 제품, 앱솔루텍이라면 다릅니다. 기술과 신뢰로 보답하겠습니다"
[민웰SMPS 공식대리점 주식회사 앱솔루텍]
- 전화 : (본사) 032-719-4966~9, (서울영업소) 02-6396-4316, (경기영업소) 070-4866-4579
- E-mail : solu@abtech.co.kr, absolutech@naver.com, absolutech@daum.net
Features
- 1Isolation Class II
- 2Universal AC input / Full range (277VAC operational)
- 3No load power consumption<0.3W
- 4Compact size with 1SU~4SU width
- 5Class 2 power unit / Pass LPS
(Except for HDR-100-xxN) - 6Protections: Short circuit / Overload / Over voltage
- 7Can be installed on DIN rail TS-35 / 7.5 or 15
- 8Cooling by free air convection
- 9DC output voltage adjustable
- 10LED indicator for power on
- 11Suitable for building automation and control of household appliance
- 123 years warranty
General Specification
(Please refer to www.meanwell.com for detail spec.)
| Model No. | HDR-15 | HDR-30 | HDR-60 | HDR-100 | |
| AC input voltage range | 85~264VAC (277VAC operational); 120~370VDC (390VDC operational) | ||||
| AC inrush current (max.) | Cold start, 45A at 230VAC | Cold start, 60A at 230VAC | Cold start, 70A at 230VAC | ||
| DC adjustment range | 5V: 4.5~5.5V, 12V: 10.8~13.8V, 15V: 13.5~18V, 24V: 21.6~29V, 48V: 43.2~55.2V |
HDR-100 12V: 12~13V, 15V: 15~17V, 24V: 24~25.5V, 48V: 48~48.7V HDR-100-N 12V: 12~13.8V,15V: 13.8~18V, 24V: 21.6~29V, 48V: 43.2~55.2V |
|||
| Overloadprotection | Range | 110%~145% | 105%~160% | HDR-100: 102%~110%; HDR-100-xxN: 105%~150% |
|
| Type | constant current limiting, auto-recovery | ||||
| Over voltage protection | Range | 115%~150% rated output voltage | 125%~155% rated output voltage | ||
| Type | Shut off, clamp by zener diode | Shut down, re-power on to recover | |||
| Withstand voltage | I/P-O/P: 3kVAC | ||||
| Working temperature | -30~+70°C (refer to output load derating curve) | ||||
| Vibration | 10~500Hz, 2G 10 min./1 cycle, period for 60 min. each along X, Y, Z axes | ||||
| Safety standards | UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1 approved | ||||
| EMC standards | EN55032 class B, EN61000-3-2,3, EN61000-6-2, EN61000-4-2,3,4,5,6,8,11 | ||||
| Connection | I/P and O/P:2 poles screw DIN terminal | I/P: 2 poles, O/P: 4 poles screw DIN terminal | |||
| Dimension (LxWxH)(mm) | 17.5x 90x 54.5 | 35x 90x 54.5 | 52.5x 90x 54.5 | 70x 90x 54.5 | |
| Packing | 160pcs / 13.5kg | 96pcs / 12.5kg | 60pcs / 12.4kg | 48pcs / 14kg | |
민웰 SMPS HDR 시리즈 제품명
HDR-15-5, HDR-15-12, HDR-15-15, HDR-15-24, HDR-15-48, HDR-60-5, HDR-60-12, HDR-60-15, HDR-60-24, HDR-60-48, 민웰 파워서플라이 HDR-30-5, HDR-30-12, HDR-30-15, HDR-30-24, HDR-30-48, SMPS HDR-100-12, HDR-100-12N, HDR-100-15, HDR-100-15N, HDR-100-24, HDR-100-24N, HDR-100-48, HDR-100-48N
출력 용량(W) 제품명 목록
| 15W | HDR-15-5, HDR-15-12, HDR-15-15, HDR-15-24, HDR-15-48 |
| 30W | HDR-30-5, HDR-30-12, HDR-30-15, HDR-30-24, HDR-30-48 |
| 60W | HDR-60-5, HDR-60-12, HDR-60-15, HDR-60-24 |
| 100W | HDR-100-12, HDR-100-15, HDR-100-24 |
| 150W | HDR-150-12, HDR-150-24 |
