리플(Ripple)이란 무엇인가?
출력 리플(Ripple)은 파워서플라이가 직류(DC) 전압을 출력할 때, 이론적으로는 완전히 일정한 전압이 나와야 하지만 실제로는 일정한 주기의 작은 교류(AC) 성분이 겹쳐서 출력되는 현상을 말합니다. 이 리플은 일반적으로 전력 변환 과정에서 발생하는 스위칭 노이즈나 정류 및 필터링 불완전성에서 기인합니다. 리플 전압은 주파수를 가지고 있으며 크기에 따라 민감한 회로나 전자기기에서 문제를 일으킬 수 있습니다.
리플이 문제를 일으키는 이유
정밀 회로의 오작동 유발
아날로그 센서, ADC(아날로그-디지털 컨버터), 연산증폭기 등은 작은 전압 노이즈에도 민감하게 반응하기 때문에 출력 리플이 클 경우 측정값의 정확도가 떨어지고 제어 신호에 왜곡이 생길 수 있습니다.
통신 오류 발생
RS-485, CAN, EtherCAT 등 디지털 통신 라인에서는 리플이 신호 간섭의 원인이 되어 데이터 오류나 통신 불안정 현상을 초래할 수 있습니다.
열 스트레스 증가
불필요한 교류 성분이 장시간 지속적으로 흐르게 되면, 회로 내 부품의 발열을 증가시키고 이는 전체 시스템의 온도 안정성에 악영향을 줄 수 있습니다.
부품 수명 단축
전해 커패시터, 정밀 IC 등은 반복적인 리플 전류에 의해 전기적 스트레스를 받게 되며 결과적으로 제품과 시스템 수명이 단축됩니다.
리플을 줄이기 위한 대책
출력 필터링 강화
파워서플라이 출력 단자에 추가적인 로우패스 필터(LC 필터)를 구성하거나 고품질의 고용량 캐패시터를 병렬로 연결하여 고주파 성분을 차단할 수 있습니다.
접지 구조 개선
접지 루프를 제거하고 부하와 전원 사이에 전기적으로 안정적인 접지 환경을 조성하면 공통모드 노이즈와 리플 전압을 줄일 수 있습니다.
배선 및 쉴딩 처리
파워서플라이의 출력선과 신호선은 분리하여 배치하고 필요 시 출력선에 쉴딩 처리(차폐)를 통해 외부 노이즈 유입을 차단합니다.
적정 부하 설계
파워서플라이를 과도하게 사용하는 대신, 전체 용량의 약 70~80% 수준에서 안정적으로 동작하도록 시스템을 설계하는 것이 리플 억제에 효과적입니다.
정품 고품질 제품 사용

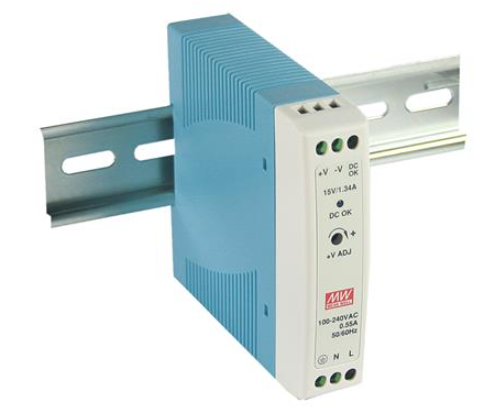

무엇보다 중요한 것은 신뢰할 수 있는 제조사의 고품질 전원공급기를 사용하는 것입니다. 민웰의 전원공급장치는 저리플 설계가 적용되어 있으며 다양한 국제 인증을 통해 리플 성능이 검증된 제품입니다. 전반적으로 리플 전압 수치가 낮고 EMI 필터 및 보호회로가 내장되어 있어 민감한 제어 회로나 자동화 설비에서도 안심하고 사용할 수 있습니다. 특히 DIN 레일 장착으로 설치가 간편한 HDR, MDR 시리즈는 협소한 제어반 공간에도 적합한 구조를 가지고 있어 전기적 노이즈 관리가 용이합니다.
저희 앱솔루텍은 민웰의 공식 대리점으로서 MDR 시리즈를 포함한 다양한 전원공급기를 정품으로! 신속하게! 공급합니다. 제품 사양 검토부터 모델 추천, 기술 상담, 납기 일정, 모터, 감속기, 액추에이터 등 다른 산업용품과의 연계까지 한 번의 문의로 원스톱 대응이 가능합니다. 정확하고 검증된 전원공급기를 찾고 계신다면, 지금 앱솔루텍으로 문의주세요. 감사합니다.
